Программная поддержка сегментной модели памяти процесса
Реализация функций операционной системы, связанных с поддержкой памяти, - ведение таблиц страниц, трансляция адреса, обработка страничных ошибок, управление ассоциативной памятью и др. - тесно связана со структурами данных, обеспечивающими удобное представление адресного пространства процесса. Формат этих структур сильно зависит от аппаратуры и особенностей конкретной ОС.
Чаще всего виртуальная память процесса ОС разбивается на сегменты пяти типов: кода программы, данных, стека, разделяемый и сегмент файлов, отображаемых в память (см. рис. 10.5).
Сегмент программного кода содержит только команды. Сегмент программного кода не модифицируется в ходе выполнения процесса, обычно страницы данного сегмента имеют атрибут read-only. Следствием этого является возможность использования одного экземпляра кода для разных процессов.
Сегмент данных, содержащий переменные программы и сегмент стека, содержащий автоматические переменные, могут динамически менять свой размер (обычно данные в сторону увеличения адресов, а стек - в сторону уменьшения) и содержимое, должны быть доступны по чтению и записи и являются приватными сегментами процесса.

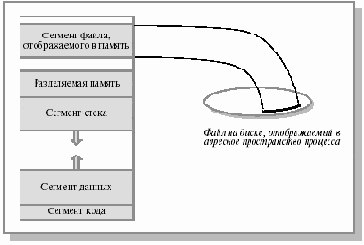

Рис. 10.5. Образ процесса в памяти
С целью обобществления памяти между несколькими процессами создаются разделяемые сегменты, допускающие доступ по чтению и записи. Вариантом разделяемого сегмента может быть сегмент файла, отображаемого в память. Специфика таких сегментов состоит в том, что из них откачка осуществляется не в системную область выгрузки, а непосредственно в отображаемый файл. Реализация разделяемых сегментов основана на том, что логические страницы различных процессов связываются с одними и теми же страничными кадрами.
Сегменты представляют собой непрерывные области (в Linux они так и называются - области) в виртуальном адресном пространстве процесса, выровненные по границам страниц. Каждая область состоит из набора страниц с одним и тем же режимом защиты. Между областями в виртуальном пространстве могут быть свободные участки.
Естественно, что подобные объекты описаны соответствующими структурами (см., например, структуры mm_struct и vm_area_struct в Linux).
Часть работы по организации сегментов может происходить с участием программиста. Особенно это заметно при низкоуровневом программировании. В частности, отдельные области памяти могут быть поименованы и использоваться для обмена данными между процессами. Два процесса могут общаться через разделяемую область памяти при условии, что им известно ее имя (пароль). Обычно это делается при помощи специальных вызовов (например, map и unmap), входящих в состав интерфейса виртуальной памяти.
Загрузка исполняемого файла (системный вызов exec) осуществляется обычно через отображение (mapping) его частей (кода, данных) в соответствующие сегменты адресного пространства процесса. Например, сегмент кода является сегментом отображаемого в память файла, содержащего исполняемую программу. При попытке выполнить первую же инструкцию система обнаруживает, что нужной части кода в памяти нет, генерирует page fault и подкачивает эту часть кода с диска. Далее процедура повторяется до тех пор, пока вся программа не окажется в оперативной памяти.
Как уже говорилось, размер сегмента данных динамически меняется. Рассмотрим, как организована поддержка сегментов данных в Unix. Пользователь, запрашивая (библиотечные вызовы malloc, new) или освобождая (free, delete) память для динамических данных, фактически изменяет границу выделенной процессу памяти через системный вызов brk (от слова break), который модифицирует значение переменной brk из структуры данных процесса. В результате происходит выделение физической памяти, граница brk смещается в сторону увеличения виртуальных адресов, а соответствующие строки таблиц страниц получают осмысленные значения. При помощи того же вызова brk пользователь может уменьшить размер сегмента данных. На практике освобожденная пользователем виртуальная память (библиотечные вызовы free, delete) системе не возвращается. На это есть две причины.Во-первых, для уменьшения размеров сегмента данных необходимо организовать его уплотнение или "сборку мусора". А во-вторых, незанятые внутри сегмента данных области естественным образом будут вытолкнуты из оперативной памяти вследствие того, что к ним не будет обращений. Ведение списков занятых и свободных областей памяти в сегменте данных пользователя осуществляется на уровне системных библиотек.
Более подробно информация об адресных пространствах процессов в Unix изложена в [Кузнецов], [Bach, 1986].
